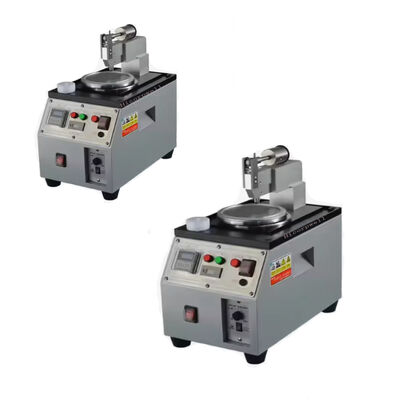

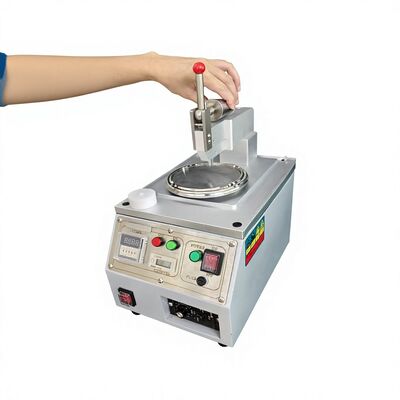

Una macchina per la lucidatura di connettori in fibra ottica è un dispositivo ottico di precisione specializzato progettato per la rettifica fine e la finitura superficiale delle ghiere dei connettori in fibra. È un'attrezzatura fondamentale nella produzione di massa di cavi patch in fibra, codini e componenti per la comunicazione ottica. Lucidando con precisione la faccia terminale del connettore, la macchina elimina graffi superficiali, residui di resina e curvature irregolari, ottimizzando i parametri chiave delle prestazioni ottiche, tra cui la perdita di inserzione (IL) e la perdita di riflessa (RL), e garantendo una trasmissione del segnale ottico stabile e a bassa perdita. Ampiamente applicata nella costruzione FTTH, nel cablaggio dei data center, nella produzione di dispositivi ottici e nei progetti di ingegneria delle comunicazioni, sostituisce la tradizionale lucidatura manuale per fornire risultati di lucidatura standardizzati, ripetibili e ad alta resa.
Principio di funzionamento
La macchina adotta la tecnologia di lucidatura orbitale a pressione meccanica costante. Fissa più connettori in fibra su un jig di lucidatura dedicato ed esegue traiettorie di lucidatura preimpostate con pressione, velocità e tempo controllabili. Attraverso la rettifica progressiva con film di lucidatura di diverse grane, rimuove l'adesivo residuo, le bave di fibra e i difetti superficiali sulla faccia terminale della ghiera. L'intero processo ottiene una curvatura della faccia terminale coerente, una perfetta planarità del nucleo in fibra e una finitura superficiale ultra-liscia, soddisfacendo gli standard industriali di lucidatura UPC e APC.
Caratteristiche principali del prodotto
1. Struttura di lucidatura stabile
Dotato di strutture professionali a quattro angoli o a pressione centrale. Il design a pressione a quattro angoli fornisce una distribuzione della pressione uniforme e stabile senza salti o deviazioni durante il funzionamento, migliorando efficacemente la coerenza dei parametri 3D della faccia terminale (raggio di curvatura, offset dell'apice, altezza della fibra) e supportando la produzione in batch a lungo termine.
2. Ampia compatibilità
Supporta connettori a fibra singola mainstream come SC, LC, FC, ST, nonché connettori MPO/MTP multi-core. Jig e programmi di processo personalizzabili si adattano a diverse specifiche di connettore, coprendo scenari di connessione ottica convenzionali per le comunicazioni civili e data center ad alta densità.
3. Parametri intelligenti regolabili
Integra un sistema di controllo digitale con visualizzazione in tempo reale della pressione di lucidatura, della velocità di esecuzione, del tempo di elaborazione e dello stato operativo. Tutti i parametri di processo sono liberamente regolabili e possono essere salvati come preset personalizzati. Gli operatori possono passare rapidamente tra le modalità di lucidatura UPC/APC per adattarsi a diversi standard di produzione.
4. Alta efficienza e alta resa
Rispetto alla lucidatura manuale, la modalità di lucidatura batch automatizzata migliora notevolmente l'efficienza produttiva. Una singola operazione può elaborare da 12 a 48 connettori contemporaneamente con un tasso di qualificazione stabile del prodotto finito, riducendo efficacemente i costi di manodopera e la dipendenza tecnica dagli operatori.
5. Durevole e a bassa manutenzione
Adotta un telaio metallico ad alta rigidità e componenti di trasmissione di precisione, caratterizzato da un funzionamento stabile, bassa rumorosità e lunga durata. Il design modulare semplifica la pulizia quotidiana, la sostituzione dei materiali di consumo e la manutenzione delle attrezzature, riducendo i tempi di inattività della produzione.
Standard di qualità della lucidatura
Dopo la lucidatura professionale, la faccia terminale del connettore non presenta graffi, fossette o residui di polvere. È pienamente conforme agli standard industriali internazionali: faccia terminale UPC con perdita di inserzione ultra-bassa e alta perdita di riflessa; faccia terminale angolata APC sopprime efficacemente la luce riflessa, adattandosi perfettamente a scenari di trasmissione di segnali ottici ad alta precisione ed evitando interferenze di segnale e attenuazione causate da una scarsa elaborazione della faccia terminale.
Principali applicazioni
È ampiamente utilizzato nella produzione di massa di cavi patch in fibra ottica e codini, nell'elaborazione e personalizzazione di componenti ottici passivi, nella produzione di supporto per ingegneria FTTH, nell'elaborazione di componenti per cablaggio ottico di data center e nella finitura di qualità di connettori ottici di comunicazione nei progetti di stazioni base di comunicazione.
Caratteristiche
* Ghiera in fibra per la rettifica di facce terminali PC da 2,5 mm e 1,25 mm, come FC, SC, ST/LC, ecc.
* Realizzato in acciaio inossidabile di alta qualità, duro e resistente all'usura;
*I bordi arrotondati interni ed esterni sono progettati per una facile manipolazione manuale;
*La dimensione di lavorazione è squisita, liscia e priva di sbavature, garantendo l'effetto di rettifica;
* Leggero e piccolo, facile da trasportare;
Descrizione
Nella condizione in cui la sostituzione o la saldatura non sono consentite, la faccia terminale della fibra di coda di dispositivi ottici danneggiati (inclusi graffi e crepe) con varie funzioni (come laser, transceiver, modulatori, switch ottici, amplificatori, compensatori, ecc.)

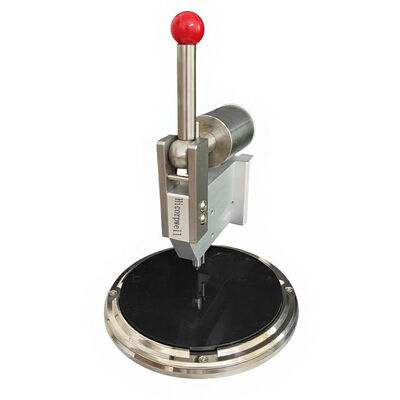

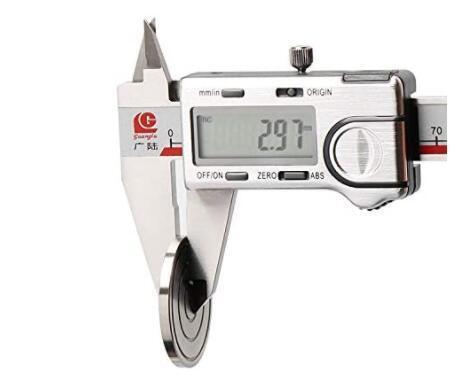

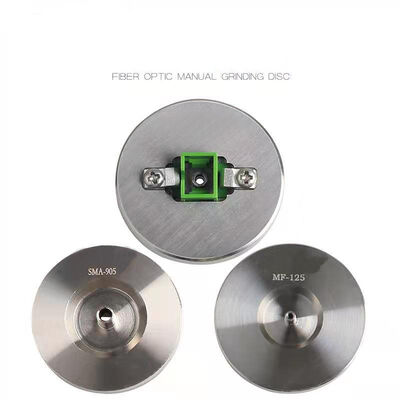

Disco per levigatura manuale in fibra ottica Disco per levigatura manuale per la riparazione della faccia terminale della fibra ottica è uno strumento veloce, semplice ed efficiente per la riparazione della faccia terminale in loco.
Specifiche
1. Timer: Omron rotativo, timer digitale a pulsante, temporizzazione qualsiasi
2. Adatto: φ2.5mm PC,APC:FC,SC,ST；φ1.25mmPC,APC:LC,MU,MT,mini-MT,MT-RJ；
PC,APC:MPO,MTP,MPX；Codino；Array di fibre；PLC
3 Core:18 20 24
4. Connettori in fibra ottica standard: FC/UPC,SC/UPC,ST/UPC,LC/UPC,MU/UPC,
FC/APC,SC/APC,MT-RJ,E2000 ecc.
5. Perdita di inserzione del connettore: ≤0.2dB(SM),≤0.15dB(MM)
6. Perdita di riflessa: ≥50dB(PC),≥60dB(APC)
7. Raggio di curvatura: PC:10～25mm(φ2.5mm),7～25mm(φ1.25mm),APC:5～12mm
8. Perdita di ripetizione: ≤0.1dB；Perdita di scambio: ≤0.2dB
