Applicazione di energia intelligente

L'illuminazione solare cattura la luce solare e la convoglia attraverso cavi in fibra ottica. Sistema di illuminazione solare basato su fibra

Principio di funzionamento del sistema intelligente di importazione della luce solare

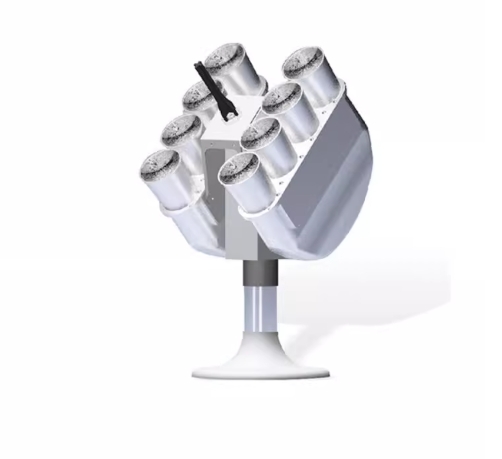

1. Modulo di cattura e inseguimento solare

• Raccolta della luce solare: Un concentratore solare ad alta efficienza (di solito una lente parabolica o di Fresnel) è montato all'aperto (ad esempio, su tetti o pareti) per raccogliere la luce solare. La superficie del collettore è progettata per massimizzare l'assorbimento della luce, anche nei giorni nuvolosi.
•
• Inseguimento intelligente: Un sensore di inseguimento solare integrato (a fotocellula o basato su GPS) regola continuamente l'angolo del collettore per seguire la traiettoria del sole, garantendo una cattura ottimale della luce durante tutto il giorno. Questo meccanismo aumenta l'efficienza luminosa del 30-50% rispetto ai sistemi fissi.
•

2. Sistema di conduzione in fibra ottica

• Trasmissione della luce: La luce solare catturata viene indirizzata in cavi in fibra ottica (realizzati in silice ad alta purezza o PMMA), che fungono da "condotti di luce". Le fibre utilizzano la riflessione interna totale per trasmettere la luce con una perdita minima (tipicamente <10% su 50 metri).
•
• Distribuzione multi-ramo: La fibra principale può dividersi in fibre secondarie più piccole, consentendo la distribuzione della luce solare a più stanze contemporaneamente. Ad esempio, una configurazione a 4 stanze potrebbe utilizzare una fibra principale da 10 mm che si divide in quattro fibre da 5 mm, ciascuna delle quali serve uno spazio di 10-20 m².
•

3. Unità di illuminazione e controllo interna

• Emissione di luce: Alla fine di ogni fibra, un diffusore (montato a soffitto o incassato) disperde la luce solare in modo uniforme, creando un effetto di illuminazione naturale. Il dispositivo può imitare lo spettro della luce diurna (5000-6500K) con un CRI (Indice di resa cromatica) >90, identico alla luce solare diretta.
• Regolazione intelligente: Un pannello di controllo integrato regola l'intensità della luce in base alle esigenze interne. Le funzionalità possono includere:
  • Oscuramento automatico (risponde ai livelli di luce ambientale)
  • Programmazione timer (ad esempio, si accende all'alba, si spegne al tramonto)
  • Controllo remoto tramite app per smartphone (per regolare la luminosità o monitorare lo stato)
  •

4. Caratteristiche di design a risparmio energetico

• Nessun requisito di elettricità: Il sistema funziona esclusivamente con energia solare, eliminando la dipendenza dall'alimentazione di rete per l'illuminazione (risparmiando ~800-1200 kWh/anno per 4 stanze).
• Isolamento termico: Rivestimenti speciali attorno alle fibre impediscono il trasferimento di calore, garantendo che gli spazi interni rimangano freschi anche alla luce solare diretta.
• Opzione di alimentazione di backup: Alcuni modelli includono una piccola batteria (caricata dal collettore solare) per mantenere l'illuminazione durante brevi coperture nuvolose o al tramonto.
•

5. Installazione e adattabilità

• Per tetti semi-piatti o pareti laterali, il collettore solare viene montato utilizzando staffe regolabili (acciaio inossidabile o alluminio) che possono essere inclinate di 0-60° per ottimizzare l'esposizione al sole.
• I cavi in fibra vengono fatti passare attraverso pareti o soffitti (con un diametro di 10-20 mm, simile al cablaggio elettrico), rendendolo adatto a nuove costruzioni o ristrutturazioni.
•

Diagramma tecnico chiave (semplificato)

testo semplice

Esterno:          Collettore solare → Meccanismo di inseguimento solare
Trasmissione:     ↓                  ↓
                  Cavi in fibra ottica (divisi in rami)
Interno:           ↓
                  Diffusori → Pannello di controllo intelligente















































1. Il sistema di inseguimento solare automatico porta la luce solare in ogni angolo.

Per garantire che la luce solare possa essere catturata con precisione dall'alba al tramonto, il sistema di inseguimento solare è stato sviluppato in modo indipendente.

Combinato con la modalità di calcolo della latitudine e della longitudine e la modalità fotosensibile.

Modalità di calcolo della latitudine e della longitudine: calcola le quattro stagioni del sole e la traiettoria di corsa di diverse regioni

Per garantire il normale funzionamento anche quando il sole è coperto dalle nuvole, una volta che il sole traccia il sole immediatamente.

Modalità fotosensibile: quando c'è il sole.

Può tracciare la posizione del sole in modo più accurato, la precisione di tracciamento raggiunge 0,01 gradi e ogni punto di luce può essere raccolto con precisione.

Installazione semplice, sistema di posizionamento intelligente, il sistema di impostazione del sole smetterà automaticamente di funzionare, il giorno successivo il sole sorge e inizia l'operazione di tracciamento automatico.

2.Luce solare pura, a basso tenore di carbonio, risparmio energetico, protezione ambientale

La luce emessa dal sistema di illuminazione in fibra ottica è direttamente la luce solare naturale e non ha subito la conversione di energia.

È essenzialmente diverso dalle normali applicazioni di energia solare.

Non solo rimuove molti raggi ultravioletti e vari raggi dannosi, ma conserva anche tutti gli oligoelementi e le sostanze utili nella luce solare diretta, rendendolo completamente diverso dalle luci solari,

Il sistema di illuminazione in fibra ottica utilizza corrente alternata civile a 220 V, che viene convertita in elettricità a bassa tensione ed entra all'interno del sistema. Questa elettricità viene utilizzata per azionare il microcomputer solare in questo sistema per tracciare automaticamente il funzionamento dei componenti.

Il funzionamento del daylighter è inferiore a 1 kWh al mese e solo 12 kWh all'anno.

3. Combinazione perfetta di luce solare e illuminazione artificiale

Goditi la luce solare quando c'è la luce solare e verrà convertita in modo intelligente in illuminazione artificiale senza luce solare.
