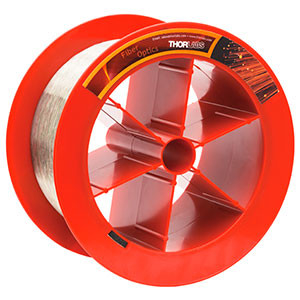

"PM-ESF-7/125 a mantenimento della polarizzazione" si riferisce a una fibra dopata con erbio a mantenimento della polarizzazione di tipo panda.
Struttura e principio

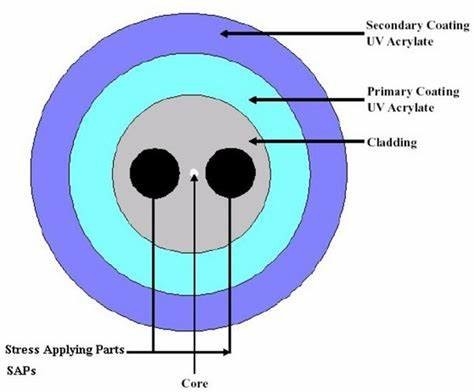

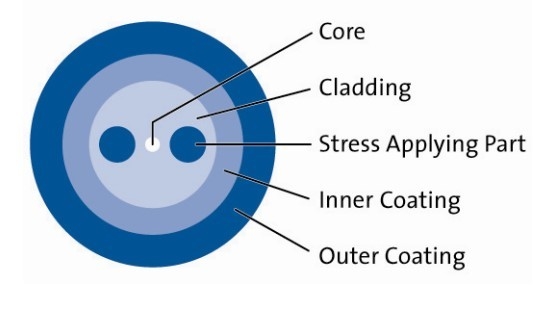

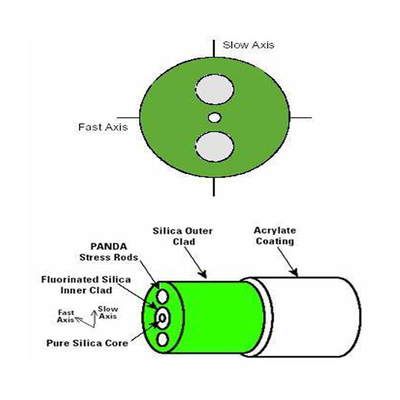

Principio di mantenimento della polarizzazione: PM-ESF-7/125 appartiene alle fibre di tipo panda che mantengono la polarizzazione, che hanno due regioni di stress simmetriche.le due modalità di polarizzazione ortogonale nella fibra hanno diverse costanti di propagazione, ottenendo così la funzione di mantenimento della polarizzazione, riducendo la dispersione del modo di polarizzazione,e assicurando che lo stato di polarizzazione dell'onda luminosa rimanga sostanzialmente invariato durante la trasmissione.
Caratteristiche dopanti: questa fibra è una fibra dopata con erbio con un'elevata concentrazione di ioni di erbio dopanti.che possono realizzare efficacemente funzioni quali l'amplificazione del segnale ottico.
Parametri di prestazione Parametri ottici
Modalità: fibra monomodo, che garantisce che i segnali ottici siano trasmessi in una singola modalità, riducendo la dispersione delle modalità e migliorando la qualità del segnale.
Birefringenza: il valore di birefringenza è ≥ 3,5×10−4.
Interferenza di polarizzazione: alla lunghezza d'onda di 1300 nm, la interferenza di polarizzazione è < -35dB/4m, indicando che la fibra ha un elevato grado di isolamento tra le diverse modalità di polarizzazione,ridurre l'impatto del crosstalk sul segnale.
Lunghezza d'onda di taglio di secondo ordine:
È di 1460±60 nm, garantendo che la fibra possa mantenere la trasmissione monomodo all'interno del range di lunghezza d'onda di lavoro.
Parametri di dimensione
Diametro del nucleo: 7,4 micron.
Un diametro del nucleo più piccolo aiuta a limitare la trasmissione della luce nel nucleo e a migliorare l'efficienza dell'interazione tra la luce e gli ioni dopati nel nucleo.
Primo diametro del rivestimento: 125 micron, che fornisce un confinamento ottico per il nucleo per consentire una trasmissione efficiente della luce nel nucleo.
Diametro del rivestimento: 245 micron. Il rivestimento può proteggere la fibra dall'ambiente esterno e migliorare la resistenza meccanica e la durata della fibra.
Altri parametri
L'intervallo di lunghezza d'onda di lavoro: 1530-1625 nm.
All'interno di questo intervallo di lunghezza d'onda, la fibra può ottenere buone prestazioni ottiche, adatte a varie applicazioni come la comunicazione ottica e il rilevamento ottico.
Apertura numerica: 0.15L'apertura numerica determina la capacità della fibra di raccogliere e trasmettere luce, e questo valore consente alla fibra di essere ben accoppiata con altri dispositivi ottici.
Livello di prova di prova: 100kpsi (0,7 GPa), indicando che la fibra ha una elevata resistenza meccanica e può resistere a determinate forze di trazione e compressione.
Caratteristiche
Alta efficienza di conversione: grazie all'elevato doping degli ioni di erbio e al design tecnico unico, ha un'elevata efficienza di conversione della pompa,che può convertire efficacemente la luce della pompa in luce di segnale e migliorare le prestazioni degli amplificatori ottici e di altri dispositivi.
Eccellenti caratteristiche di polarizzazione:
Essendo una fibra che mantiene la polarizzazione, può mantenere bene lo stato di polarizzazione della luce, fornendo un'uscita di polarizzazione stabile per applicazioni che richiedono luce polarizzata.
Buona qualità del fascio: è in grado di raggiungere l'uscita laser con larghezza di linea stretta e alta qualità del fascio, adatta a scenari di applicazione con elevati requisiti per la qualità del fascio,come la lavorazione del laser e il laser ranging.
Alta affidabilità:
Adottando la tecnologia di rivestimento NuCoat FATM, ha una buona capacità di interferenza ambientale,
può funzionare in modo stabile per lungo tempo in ambienti estremi e migliora l'affidabilità e la durata della fibra.
