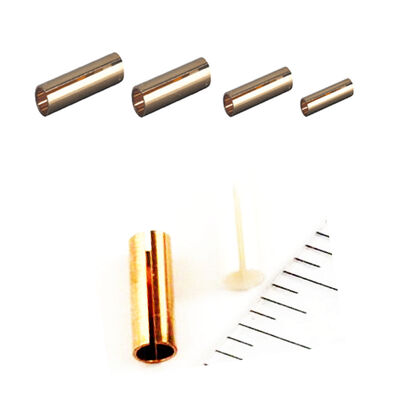

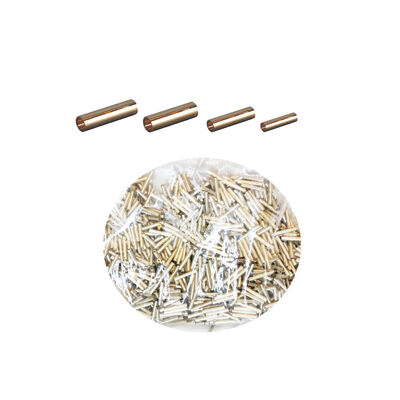

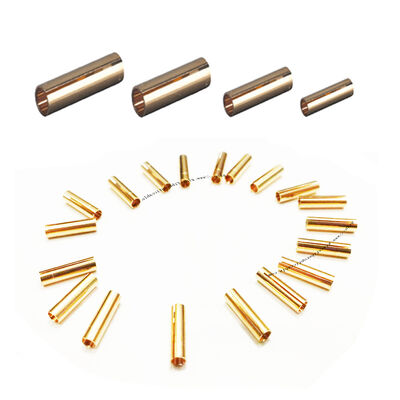

Manicotto protettivo in bronzo fosforoso per connettori per fibra ottica standard SC/FC/ST. I manicotti in bronzo fosforoso raggiungono una precisione moderata attraverso processi di stampaggio e tornitura, con proprietà metalliche che consentono lievi aggiustamenti dimensionali per accogliere variazioni di tolleranza, garantendo un'ampia compatibilità a un costo competitivo.
I sistemi di comunicazione in fibra ottica operano spesso in ambienti difficili (ad esempio, armadi FTTX esterni, siti industriali con elevata umidità o polvere). Sebbene i materiali ceramici siano resistenti alla corrosione, le loro microstrutture porose possono assorbire umidità o contaminanti nel tempo, compromettendo la stabilità a lungo termine.
| Parametro | Valore |
|---|---|
| Dimensioni O.D. | SC: 2.499±0.0005, LC: 1.249±0.0005 |
| Dimensioni I.D. | Personalizzato |
| Concentricità | SM ≤1.0μm, MM ≤4.0μm |
| Lunghezza | SM 10.5±0.05, MM 10.5±0.1, LC: 6.4+0.1 |
| Tipo di Ghiera | SC/LC/APC/Personalizzato |
| Materiale | Diossido di Zirconio |
| Estremità | Tipo conico/Tipo a gradino/Tipo piano |
| Colore | Bianco |
| Campione | Gratuito |
| Tipo | SC | LC | MU | APC | UNITÀ |
|---|---|---|---|---|---|
| Dimensioni O.D. (mm) | SM: 2.4999±0.0005 MM: 2.4999±0.001 |
SM: 2.4999±0.0005 MM: 1.249±0.001 |
1.249±0.0005 | 2.499±0.0005 | φd±0.0005 |
| Dimensioni I.D. (mm) | SM: d±0.001 MM: d±0.002 |
SM: d±0.001 MM: 0.126±0.004 |
d±0.001 | d±0.001 | d±0.001 |
| Concentricità (μm) | SM: ≤1.0 MM: ≤4.0 |
SM: ≤1.0 MM: ≤4.0 |
≤1.0 | ≤1.0 | Personalizzato |
| Lunghezza (mm) | SM: 10.5±0.05 MM: 10.5±0.05 |
6.4+0.1 | 6.5±0.05 | 10.5±0.05 | L±0.05 |
La ghiera è il componente più importante dei connettori in fibra e dei cavi patch in fibra. Mentre le ghiere possono essere realizzate in plastica, acciaio inossidabile o ceramica (zirconia), la maggior parte dei connettori ottici utilizza materiale ceramico (zirconia) grazie alle sue proprietà desiderabili, tra cui bassa perdita di inserzione, notevole resistenza, piccolo coefficiente di elasticità, facile controllo delle caratteristiche del prodotto e forte resistenza ai cambiamenti ambientali.
Il diametro esterno (OD) della ghiera in ceramica (zirconia) per connettori in fibra ST, FC e SC è di φ2.5 mm, mentre per le versioni di connettori in fibra MU e LC è di φ1.25 mm. Le dimensioni delle ghiere in ceramica (zirconia) OD sono precise con un livello di tolleranza di ±0.0005 mm. Le dimensioni delle ghiere in ceramica con diametro interno (ID) hanno una precisione di 0.001 mm in concentricità e 0.0005 mm in eccentricità per le ghiere monomodali utilizzate per componenti di comunicazione ottica.
Per le ghiere multimodali utilizzate nelle applicazioni LAN e/o SAN, le dimensioni delle ghiere in ceramica OD sono precise con un livello di tolleranza di ±0.001 mm, mentre il diametro interno (ID) ha una precisione di 0.003 mm in concentricità e 0.004 mm in eccentricità.
Imballaggio: Cartone, scatola di legno, o secondo le esigenze del cliente
Tempo di consegna: 15-25 giorni dopo la ricezione del deposito (incluso il tempo di produzione degli stampi)
