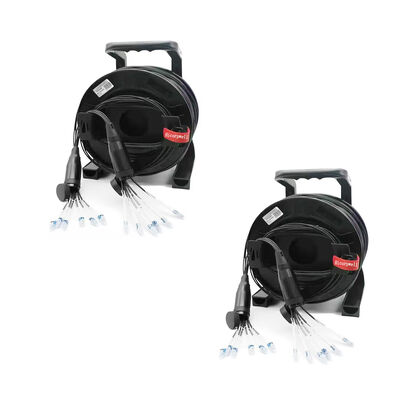

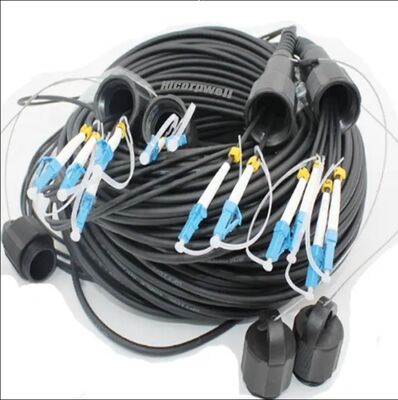

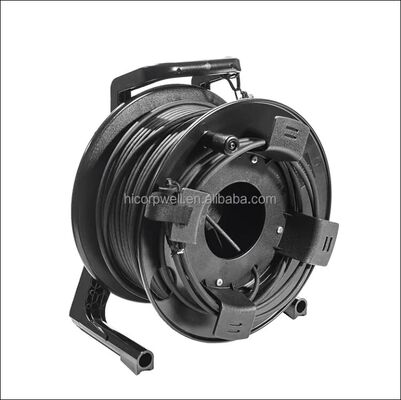

Cavo patch in TPU con isolamento SC UPC personalizzato da 200M, progettato per un instradamento affidabile del segnale tra i dispositivi. Questo cavo in fibra ottica monomodale è dotato di isolamento in TPU ed è disponibile in vari tipi di connettori, tra cui FC, SC, LC e ST con opzioni di ghiera PC, UPC e APC.
LC: Connettore di piccolo formato, metà delle dimensioni di SC
ST: Connettore a baionetta a sgancio rapido con accoppiamento a rotazione
FC: Connessione fissa con corpo filettato
SC: Connettore generico push/pull con design quadrato
PC (Physical Contact): Le facce terminali curve eliminano il gap d'aria
UPC (Ultra Physical Contact): Lucidatura estesa per una finitura superficiale superiore
APC (Angled Physical Contact): Facce terminali angolate di 8 gradi per una connessione stretta
| Parametro | Unità | LC/SC/ST/FC |
|---|---|---|
| SM(9/125) | MM(50/125 o 62.5/125) | PC/UPC/APC/PC |
| Perdita di inserzione | dB | ≤0.3 / ≤0.2 / ≤0.3 / ≤0.2 |
| Perdita di ritorno | dB | ≥45 / ≥50 / ≥60 / ≥35 |
| Intercambiabilità | dB | ≤0.2 |
| Ripetibilità | dB | ≤0.2 |
| Durata | Cicli | >1000 |
| Temperatura operativa | °C | -40~75 |
| Temperatura di stoccaggio | °C | -45~85 |
| Parametro | Specifiche |
|---|---|
| Connettore Estremità A/B | LC, SC, FC, ST o specificato |
| Diametro cavo | 4.0mm / 7.0mm / 8.0mm |
| Materiale guaina | TPU |
| Nucleo fibra | 4, 8, 12 o specificato |
| Modalità | Monomodale / Multimodale |
| Lunghezza d'onda operativa | 1310/1550nm (SM) / 850/1310nm (MM) |
| Lucidatura | UPC / APC / UPC |
| Perdita di inserzione (Max) | 1.5dB / 1.0dB |
| Perdita di ritorno (Min) | 50dB / 35dB |
| Caratteristiche meccaniche | Spina: ≤1000N (cavo principale) Presa: ≤100N (cavi secondari) |
| Grado | IP68 |
| Tempo di accoppiamento | 500 Min |
| Durata (Max) | 0.2dB |
| Ripetibilità (Max) | 0.5dB |
| Temperatura operativa | -40°C a +85°C |
| Temperatura di stoccaggio | -40°C a +85°C |
