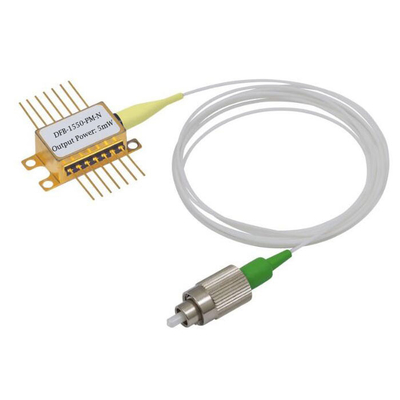

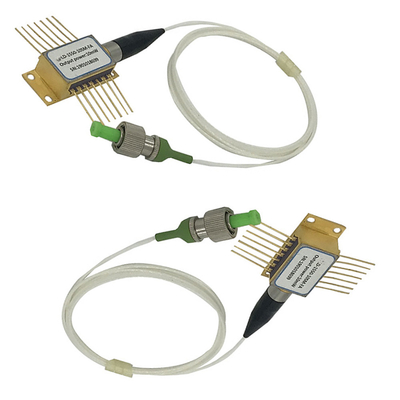

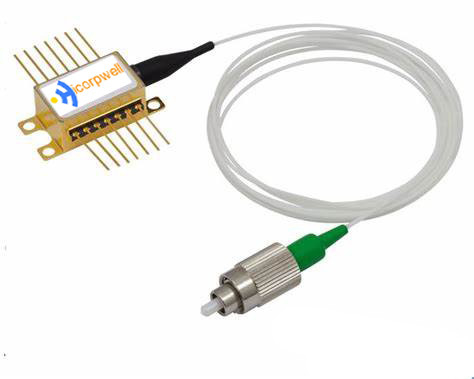

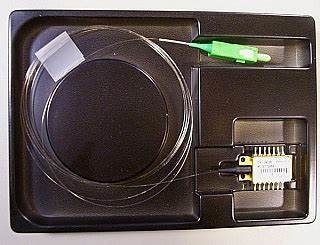

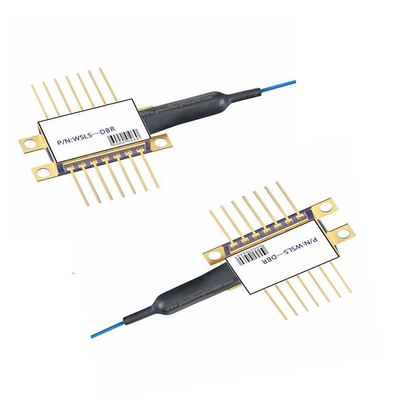

14PIN BTF Laser Diode 1550nm 10mW Laser farfalla con TEC e PM Fiber incorporati Potenza massima 10W
1. Caratteristiche:
Adottare la struttura di Fabry Perot
Pacco coassiale DFB
Monitor InGaAs integrato
Alta affidabilità, lunga durata di funzionamento
Saldatura laser fissa
Tipo di connettore diverso
Potenza di uscita variabile (0,5 - 8 MW)
2Applicazioni:
Trasmettitore ottico del segnale di dati
Trasmettitore ottico di segnale analogo
Modulo Bidi ottico e ricevitore ottico
Attrezzature di prova
Modulo trasmettitore
Servizi di telecomunicazione
3.PREVISIONI MAXIMALI ASSOLUTE (Tc=25°C)
| Parametro | Il simbolo | Classificazione | Unità |
| LD Corrente di funzionamento | Se ((LD) | I°+20 | mA |
| LD Voltaggio inverso | Vr(LD) | 2.0 | v |
| PD Corrente di funzionamento | Se ((PD) | 2 | mA |
| PD Voltaggio inverso | Vr(PD) | 15 | V. |
| Temperatura di funzionamento | Topr | -40~+85 | °C |
| Temperatura di stoccaggio | Tstg | -40~+85 | °C |
| Temperatura di saldatura | Tssd | 260/10 | °C/S |
4. (Tc=25oC) CARACTERISTICHE OTTICE E ELETTRICHE
| Parametro | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| Corrente di soglia | - Sì. | 5 | 15 | mA | CW | |
| Voltaggio in avanti | Vop | 1.1 | 1.6 | V. | CW,If=Iop | |
| Potenza di uscita ottica | Pf | 0.2 | 2.0 | mW | CW,If=Ith+20mA | |
| Lunghezza d'onda centrale | λc | 1547 | 1550 | 1553 | nm | CW,P0 = Pf |
| Tempo di aumento/abbassamento (~90) % | Tr/Tf | 0.4 | nS | Se=Ith, Po=Pf(10-90)% | ||
| Corrente di monitoraggio | Io... | 0.1 | 1 | mA | CW,P0 = Pf | |
| Capacità PD | DCP | 10 | 15 | PF | VRD = 5V | |
| PD di corrente scura | Identificazione | 1 | nA | VRD = 5V | ||
| Razione di soppressione in modalità laterale | SMSR | 30 | 35 | dB | CW,Po=5 mW |
Secondo le richieste del cliente, il rapporto di soppressione del modo laterale si applica solo al modulo laser DFB.
5. LD PINASIGNMENT
6Informazioni di acquistoBLLD-XXX-XXXX-XXX Diodo laser a pacchetto coassiale
| ¢ X | X | X | ¢ X | X | X | X | ¢ X | X | X | |
| Tipo di pacchetto | Tipo di connettore |
Pacco serie |
Tipo LD | Lunghezza d'onda | potenza |
Controllo di polizia ector pin |
Tariffa di data | isolatore | A&V ROHS | |
| Fibra | Ricerca | |||||||||
|
P:fibra
R:contenitore |
F:FC/UPC S:SC/UPC T:ST/PC FA:FC/APC SA:SC/APC N: NO |
A:FC-1 B:FC-2 C:FC-3 D:SC E: ST |
1:Tipo 1 2:Tipo 2 3Tipo 3 4Tipo 4 5:Tipo 5 non:R |
D:DFB LD
F:FP LD |
311310 nm 551550 nm 511510 nm 531530 nm 571570 nm |
05:0.5 mW 10:10,0 mW 20:20,0 mW 30:30,0 mW 40:40,0 mW |
A:tipo A B:tipo B C:tipo C |
1:1.25Gb/s 2:2.5Gb/s |
G:isolatore
NO: nulla |
R:passato ROHS
NO: nulla |
Il numero di parte è PFA2-F3110A-1GR, Significa che il diodo di lasset è FP lunghezza d'onda di LD è 1310nm, pin-out è di tipo A, Potenza è 1mW.
