Fibra ottica 2 nuclei Teflon per pozzi di petrolio Cavi ottici ad alta temperatura e sensori di rilevamento resistenti ad alta temperatura Fibre ottiche di misurazione della temperatura per rilevamento di pozzi di petrolio

Cavi ottici ad alta temperatura per pozzi petroliferi in Teflon a 2 e 4 fibre e fibre ottiche di rilevamento della temperatura resistenti alle alte temperature per il rilevamento nei pozzi petroliferi

sensori di rilevamento della temperatura per pozzi petroliferi

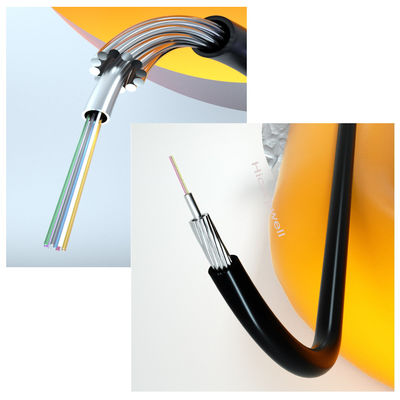

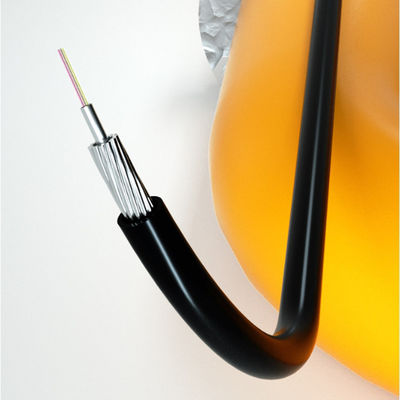

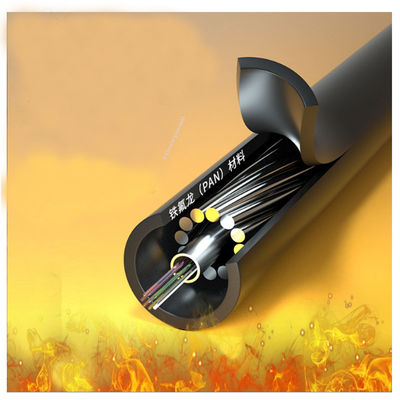

Struttura e Materiali

• Fibra Ottica: Solitamente realizzata in fibra ottica ad alta temperatura in poliimmide, che vanta un'eccellente resistenza alle alte temperature e proprietà ottiche, consentendo una trasmissione stabile dei segnali ottici in ambienti ad alta temperatura.
•
• Strato di Rivestimento: Tipicamente rivestito con uno strato di politetrafluoroetilene (Teflon). Il Teflon presenta un'eccezionale resistenza alle alte temperature, resistenza alla corrosione, resistenza all'acqua e isolamento elettrico, proteggendo la fibra ottica da ambienti esterni aggressivi.
•
• Strato di Rinforzo: Kevlar e altri materiali vengono utilizzati come strato di rinforzo al centro, il che aumenta la resistenza meccanica del cavo ottico, migliorando la sua resistenza alla trazione, all'estrusione e alla flessione, e garantendo che non venga facilmente danneggiato nel complesso ambiente di fondo pozzo dei pozzi petroliferi.
•
• Guaina Esterna: Anche la guaina esterna utilizza politetrafluoroetilene per fornire un'ulteriore protezione, rendendo il cavo ottico complessivo flessibile e resistente alla corrosione per una comoda costruzione e posa.

Altri Parametri Principali FYI:

Principio di Funzionamento

Caratteristiche Prestazionali

• Resistenza alle Alte Temperature: Può resistere a temperature inferiori a 200°C o anche 300°C, soddisfacendo i requisiti di alta temperatura dell'ambiente di fondo pozzo nei pozzi petroliferi.
• Resistenza alla Corrosione: Materiali come il Teflon hanno una buona resistenza alla corrosione, in grado di resistere all'erosione di varie sostanze chimiche nei pozzi petroliferi, come i solfuri.
• Anti-interferenza: La fibra ottica stessa è immune alle interferenze elettromagnetiche, consentendo un funzionamento stabile nell'ambiente elettromagnetico intenso dei pozzi petroliferi e garantendo l'accuratezza e l'affidabilità dei dati di misurazione.
• Misurazione di Alta Precisione: Può raggiungere una misurazione della temperatura di alta precisione con una precisione fino a ±0,5°C o anche superiore, in grado di catturare prontamente sottili variazioni di temperatura nel fondo pozzo dei pozzi petroliferi, fornendo un supporto dati accurato per la produzione di pozzi petroliferi.
• Monitoraggio a Lunga Distanza: La distanza massima di monitoraggio per canale può raggiungere i 16 chilometri o più, adatta per il monitoraggio su larga scala dei pozzi petroliferi e consentendo il monitoraggio completo della temperatura di diverse profondità nei pozzi petroliferi.
•

Scenari Applicativi

• Monitoraggio della Temperatura dei Pozzi Petroliferi: Il monitoraggio in tempo reale delle variazioni di temperatura a diverse profondità nei pozzi petroliferi aiuta gli ingegneri petroliferi a comprendere lo stato di produzione dei pozzi petroliferi, come la valutazione della distribuzione della temperatura degli strati petroliferi e delle variazioni delle interfacce olio-gas-acqua, in modo da adeguare le strategie di produzione in modo tempestivo e migliorare l'efficienza del recupero petrolifero.
• Diagnosi dei Guasti dei Pozzi Petroliferi: Le temperature anomale vengono monitorate per rilevare potenziali guasti nei pozzi petroliferi, come perdite nei tubi e danni ai rivestimenti, e vengono prese misure tempestive per la riparazione per evitare il verificarsi e l'espansione di incidenti.
• Monitoraggio Dinamico del Serbatoio: Monitoraggio a lungo termine delle variazioni di temperatura nei serbatoi, analisi delle caratteristiche dinamiche dei serbatoi, fornendo una base importante per lo sviluppo e la gestione dei serbatoi e ottimizzando i piani di sfruttamento dei serbatoi.
•

Selezione e Installazione

• Selezione: In base alle specifiche condizioni ambientali del pozzo petrolifero (come temperatura, pressione, corrosione, ecc.), ai requisiti di monitoraggio (precisione, distanza, ecc.) e al budget, selezionare il numero di fibre appropriato (2 o 4 fibre), le specifiche e le prestazioni del cavo ottico di rilevamento del pozzo petrolifero.
• Installazione: Il processo di installazione richiede tecnologia e attrezzature professionali per garantire la corretta posa e il fissaggio del cavo ottico nel fondo pozzo, evitando eccessiva tensione, flessione o estrusione del cavo ottico. Allo stesso tempo, prestare attenzione al collegamento tra il cavo ottico e le apparecchiature di testa pozzo, i sistemi di monitoraggio, ecc., per garantire una trasmissione stabile del segnale.

Cavo in fibra ottica GYTA53 a 12/32 fibre, 250um, sono posizionate in un tubo lento realizzato in plastica ad alto modulo.

I tubi sono riempiti con un composto di riempimento resistente all'acqua.
