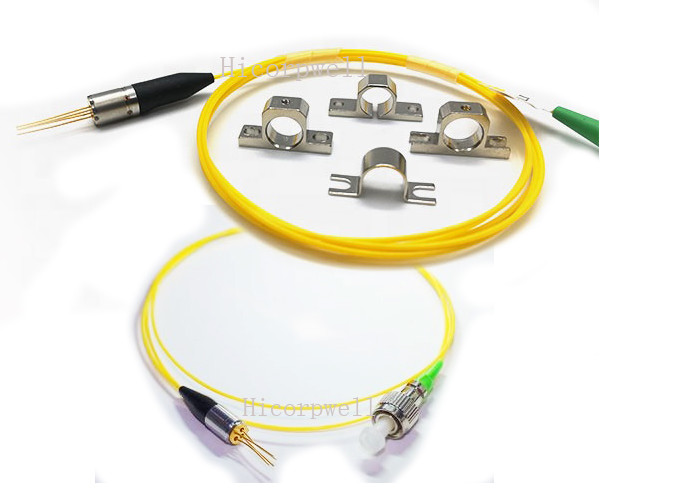

PMF Fujikara Polarizzazione mantenimento Fibra Jumper Pigtail 0,9 manica FC Fibra

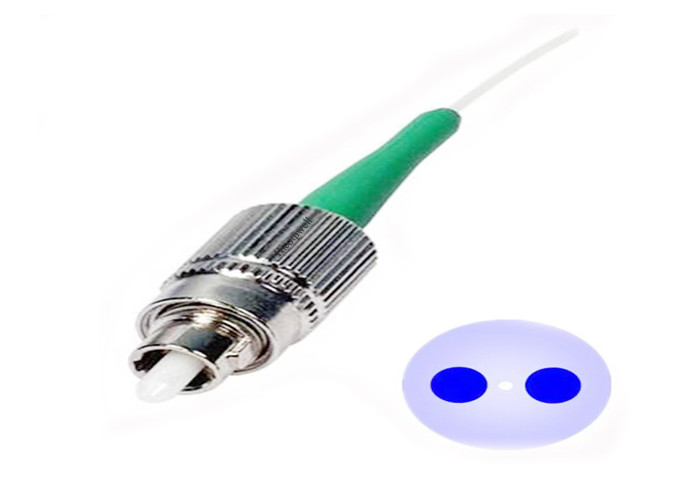

Il pigtail del cordone della fibra Panda PM di Hicorpwell Laser utilizza la fibra PM Fujikara Panda del Giappone.
Possiamo produrre salti a coda, la lunghezza può essere personalizzata in base alle esigenze del cliente.
Può essere realizzato in 0,9 casing, 2.0 casing, 3.0 casing diversi stili.
[Fabbricazione]
Profilo di indice di rifrazione preciso.
Buona sezione.
Buoni verticali e orizzontali.
Performance ottica eccellente.
[Specificità]
Nome del prodotto: PM FC Fiber

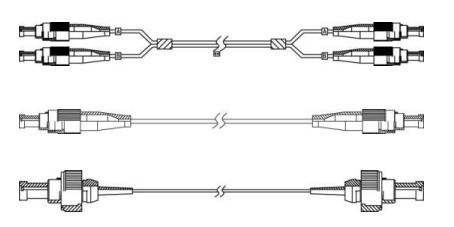

Tipo di fibra: Jumper / Pigtail (scelta)
Lunghezza della fibra: 1m / 2m (Scegliere)
3.PREVISIONI MAXIMALI ASSOLUTE (Tc=25°C)
| Parametro | Il simbolo | Classificazione | Unità |
| LD Corrente di funzionamento | Se ((LD) | I°+20 | mA |
| LD Voltaggio inverso | Vr(LD) | 2.0 | v |
| PD Corrente di funzionamento | Se ((PD) | 2 | mA |
| PD Voltaggio inverso | Vr(PD) | 15 | V. |
| Temperatura di funzionamento | Topr | -40~+85 | °C |
| Temperatura di stoccaggio | Tstg | -40~+85 | °C |
| Temperatura di saldatura | Tssd | 260/10 | °C/S |
4. (Tc=25oC) CARATTERISTICHE OTTICE E ELETTRICHE
| Parametro | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| Corrente di soglia | - Sì. | 5 | 15 | mA | CW | |
| Voltaggio in avanti | Vop | 1.1 | 1.6 | V. | CW,If=Iop | |
| Potenza di uscita ottica | Pf | 0.2 | 2.0 | mW | CW,If=Ith+20mA | |
| Lunghezza d'onda centrale | λc | 1547 | 1550 | 1553 | nm | CW,P0 = Pf |
| Tempo di aumento/abbassamento (~90) % | Tr/Tf | 0.4 | nS | Se=Ith, Po=Pf(10-90)% | ||
| Corrente di monitoraggio | Io... | 0.1 | 1 | mA | CW,P0 = Pf | |
| Capacità PD | DCP | 10 | 15 | PF | VRD = 5V | |
| PD di corrente scura | Identificazione | 1 | nA | VRD = 5V | ||
| Razione di soppressione in modalità laterale | SMSR | 30 | 35 | dB | CW,Po=5mW |
Secondo le richieste del cliente, il rapporto di soppressione del modo laterale si applica solo al modulo laser DFB.

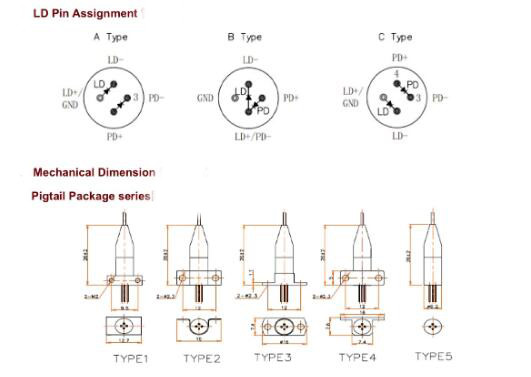

5. LD PINASIGNMENT
6Informazioni di acquistoBLLD-XXX-XXXX-XXX Diodo laser a pacchetto coassiale
| ¢ X | X | X | ¢ X | X | X | X | ¢ X | X | X | |
| Tipo di pacchetto | Tipo di connettore |
Pacco serie |
Tipo LD | Lunghezza d'onda | potenza |
Controllo di polizia ector pin |
Tariffa di data | isolatore | A&V ROHS | |
| Fibra | Ricerca | |||||||||
|
P:fibra
R:contenitore |
F:FC/UPC S:SC/UPC T:ST/PC FA:FC/APC SA:SC/APC N: NO |
A:FC-1 B:FC-2 C:FC-3 D:SC E: ST |
1:Tipo 1 2:Tipo 2 3Tipo 3 4Tipo 4 5:Tipo 5 non:R |
D:DFB LD
F:FP LD |
311310 nm 551550 nm 511510 nm 531530 nm 571570 nm |
05:0.5 mW 10:10,0 mW 20:20,0 mW 30:30,0 mW 40:40,0 mW |
A:tipo A B:tipo B C:tipo C |
1:1.25Gb/s 2:2.5Gb/s |
G:isolatore
NO: nulla |
R:passato ROHS
NO: nulla |
Il numero di parte è PFA2-F3110A-1GR, Significa che il diodo di lasset è FP lunghezza d'onda di LD è 1310nm, pin-out è di tipo A, Potenza è 1mW.
