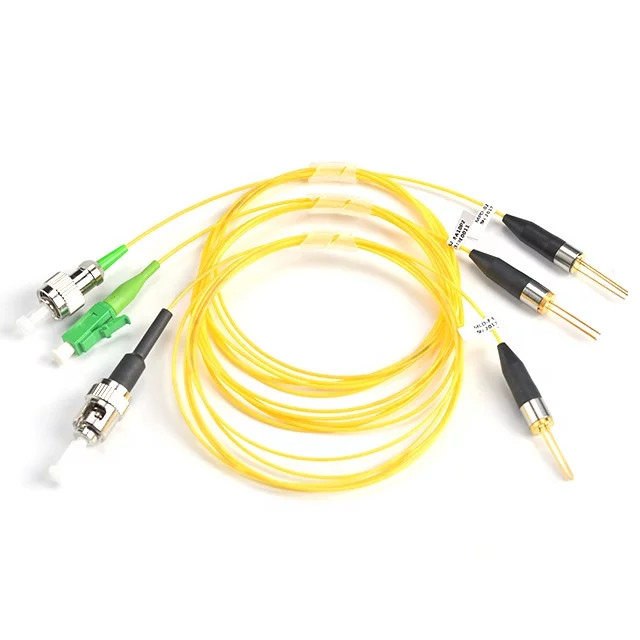

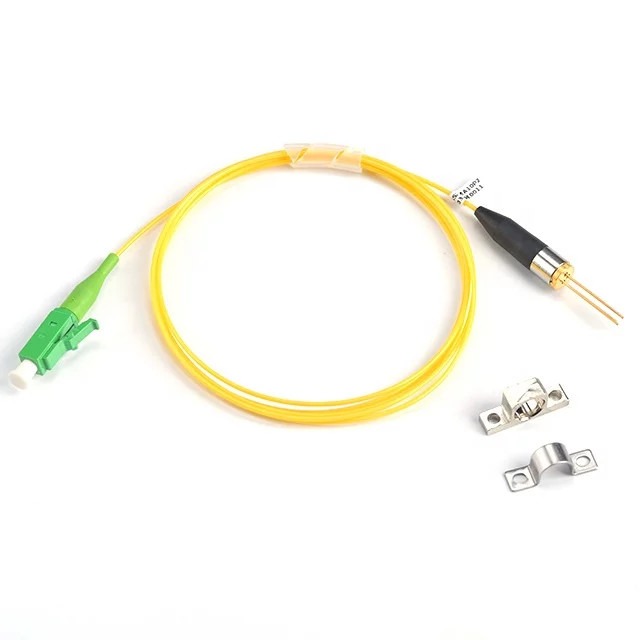

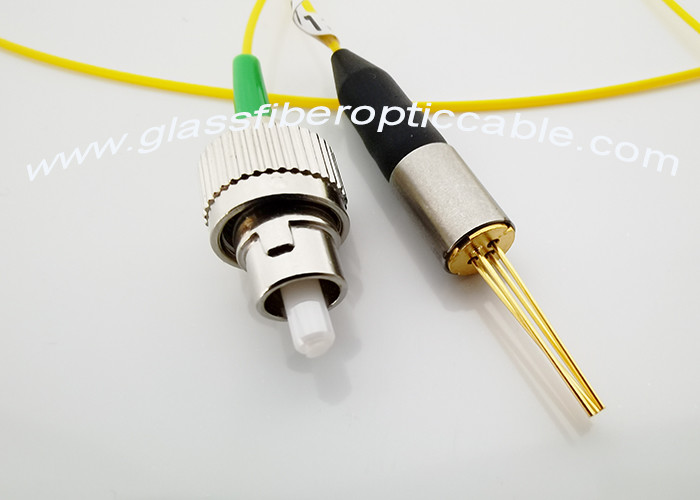

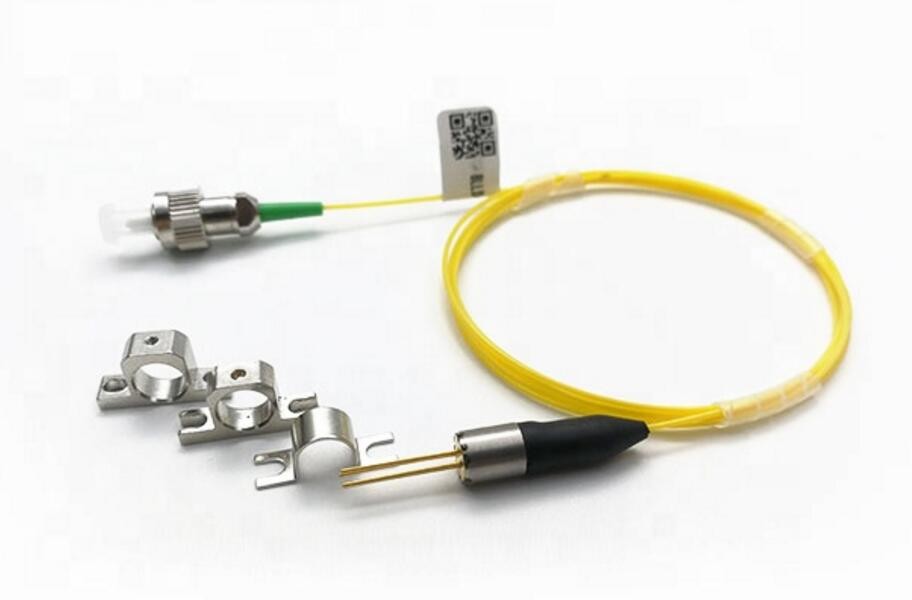

Modulo laser coassiale Fibra ottica Pigtail 850nm VCSEL Pigtail Laser Diode MM50/125um
1. Caratteristiche
Imballaggio coassiale FP & DFB
Monitor InGaAs/PIN integrato
Alta affidabilità, lunga durata di funzionamento
2Applicazioni
Trasmettitore ottico o segnale di data
Trasmettitore ottico di segnale analogo
Moduli ottici Bidi e trasmettitori ottici
Attrezzature di prova
3. Classificazioni massime assolute (Tc=25)°C)
| Parametro | Il simbolo. | Valutazioni | Unità |
| Corrente di funzionamento | Se ((LD) | I°+20 | mA |
| Voltaggio inverso. | Vr(LD) | 2.0 | v |
| Corrente di funzionamento | Se ((PD) | 2 | mA |
| Voltaggio inverso. | Vr(PD) | 15 | V. |
| Temperatura di funzionamento | Topr! | -40 - +85. | °C |
| Temperatura di conservazione | Tstg | -40 - +85. | °C |
| Temperatura di saldatura | Tssd | 260/10 | °C/S |
4- Caratteristiche ottiche ed elettriche (Tc=25°C)
| Parametro | Il simbolo. | Un minuto. | Tipo | - Max, ti prego. | Unità | Condizione di prova | |
| Corrente di soglia | - Sì. | 4 | 15 | mA | CW | ||
| Forward voltage. | Vop | 1.2 | 1.5 | V. | CW,If=Iop | ||
| Potenza di uscita ottica | Pf | 1 | 4 | MW. | CW,If=Ith+20mA | ||
| Lunghezza d'onda centrale | FP-LD | λc | λc-20 | λc | λc+20 | nm. | λc=1270~1650 |
| DFB-LD | λc | λc-10 | λc | λc+10 | nm. | ||
| CWDM LD | λc | λc-3 | λc | λc+3 | nm. | ||
| Tempo di aumento/abbassamento (~90) % | Tr/Tf | 0.4 | nS | Se=Ith, Po=Pf(10-90)% | |||
| Corrente di monitoraggio | Io... | 100 | 1000 | UA | CW,P0= Pf | ||
| Capacità | CPD | 10 | 15 | PF | V.R & S= 5V | ||
| Corrente oscura | Identificazione | 1 | nA | V.R & S= 5V | |||
| Razione di soppressione in modalità laterale | SMSR | 35 | 40 | dB | CW,Po=5mW | ||
| Isolamento | ISO | 30 | dB | ||||
In base alle esigenze del cliente in relazione alla progettazione della potenza in fibra; il rapporto di soppressione del modo laterale si applica solo al modulo laser DFB.
FP gamma di lunghezza d'onda laser ±20nm; DFB gamma di lunghezza d'onda di diodo laser ±10nm, gamma di lunghezza d'onda di diodo laser CWDM ±3nm.
