Sistema di acquisizione di immagine ottico di HD
aligner del ο HD per le doppie fibre ottiche separate
sensore di CMOS di rendimento elevato del ο
pixel 640*480 del sensore del ο
Sistema di Len Imaging Optical Fiber Aligning
valutazione veloce del ο del profilo della fibra
il ο rende paricolare l'allineamento della fibra
valutazione precisa del ο di perdita d'impionbatura
Sistema di scarico in tempo reale di correzione
elettrodo di scarico di rendimento elevato del ο
miscela del ο AC-DC che scarica tecnica
risposte del ο e compensazione correnti dell'ambiente
Applicazione tipica:
La giuntatrice della fibra AV6471 pricipalmente si applica nella costruzione del cavo a fibre ottiche, nella linea manutenzione della fibra, nella riparazione di emergenza dei cavi a fibre ottiche e delle prove e nella produzione delle componenti di fibra ottica.
Parametro tecnico:
Informazioni della rientranza:

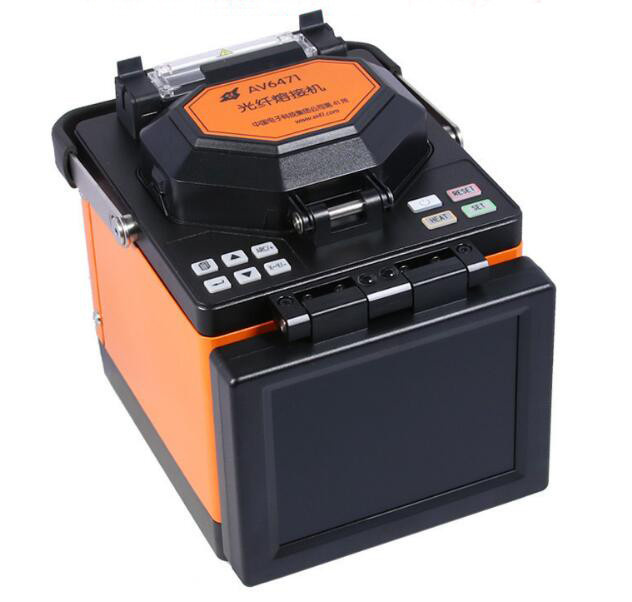

Parte principale: Giuntatrice della fibra AV6471

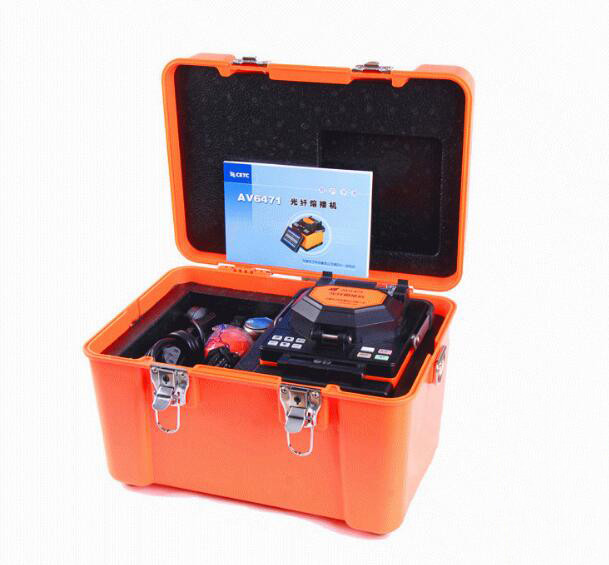

Attrezzatura standard:
Applicabile | MP, MILLIMETRO, DS, NZDS |
Lunghezza fenduta fibra | 8-16mm |
Diametro della fibra | Diametro del rivestimento: 80-150um; diametro del rivestimento: 100-1000um |
Modo di Oprate | Automatico, semiautomatico, manuale |
Metodo d'allineamento della fibra | Modo avanzato di allineamento di PASSO DI DANZA |
Perdita media della giuntura | 0.02dB (MP), 0.01dB (MILLIMETRO), 0.04dB (DS), 0.04dB (NZDS) |
Tempo d'impionbatura tipico | 9 secondi con la fibra standard di MP |
Attenuazione di riflessione | >60dB |
Programma fusione | 12 (calibro sagomato), 188 (utente) |
Tempo di riscaldamento tipico della metropolitana | 30 secondi |
Lunghezza della manica di protezione | 60mm, 40mm |
Stoccaggio del risultato della giuntura | 5000 risultati, parametro 3 per risultato |
Prova di trazione | 2N |
Ingrandimento della fibra | Esposizione doppia verticale, un ingrandimento di 304 volte; livello di esposizione doppia, un ingrandimento di 152 volte |
Vita dell'elettrodo | 4000 |
No. del riscaldamento della giuntura con la batteria | 130 cicli tipici |
Interfaccia esterna | fornisca USB e le porte VGA |

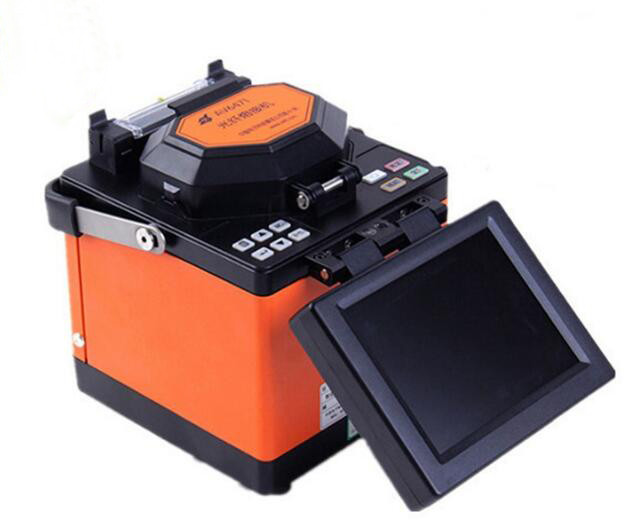

Schermo di visualizzazione | Monitor LCD di colore a 5,7 pollici 640*480 |
Alimentazione elettrica | Batteria al litio incorporata 11.1V; externaladapter, input: AC100-240V, uscita: DC13.5V/4.5A |
Tubo termorestringibile | 60mm, 40mm e l'altra serie di tubo |
Condizione di gestione | livello qui sopra della guarnizione di 0-5000m, -10~50ºC, velocità massima del vento di 15m/s |

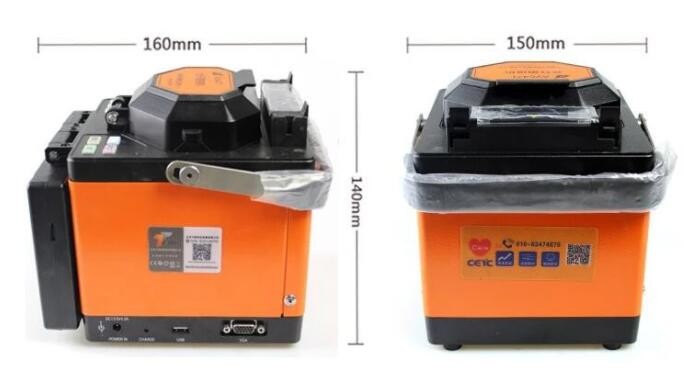

Dimensione | 150 (D) x150 (w) x160 (H) millimetro |
Peso | 2.8KG compreso la batteria |
